R3767CG網絡分析儀

信號特性

頻率 范圍:300kHz~3.8GHz (R3765CG)

300kHz~8.0GHz (R3767CG)

OPT.12/13 (R3765CG):

300kHz~3.8GHz

設定分辨率:1Hz

測量分辨率:&plu  n;0.01ppm

度:&plu  n;10ppm (23+5℃)

溫度穩定度:&plu  n;7.5ppm (0~55℃，代表值)

長時間穩定度:&plu  n;3ppm (年，代表值)

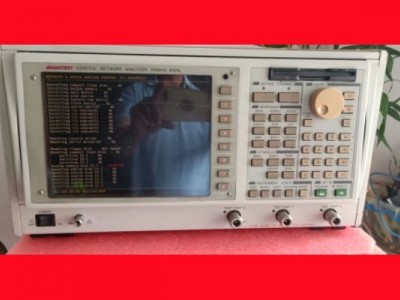

Advantest R3767CG 8G矢量網絡分析儀|愛德萬網絡分析儀|300kHz至8GHz

特點:

 頻率范圍:300kHz~3.8GHz (R3765CG)

 300kHz~8GHz (R3767CG)

 的多端口器件測量

 高速掃描時間:μs/點(在2端口全校準條件下)

 內置3端口或4端口測試裝置(選件)

 軟件夾具(選件)

 阻抗轉換(選件)

 端口轉換(選件

 匹配網絡(選件)

R3767CG系列網絡分析儀

R3767系列8GHz網絡分析儀能夠快速和 地測量幅度、相位、群延遲和阻抗。測量的頻率范圍為

40MHz(300K)~8GHz。由于它具有 新高速信號結構，R3767系列網絡分析儀可以進行10kHz RBW

(IF帶寬)的0.25ms/點的快速測量。R3765系列可應用于生產線或工程中。系列包括三種型號:A型(基

本型)，B型(內置電橋)和C型(內置S參數測試裝置)。

R3767CG系列采用 的分析儀功能和容易讀數的7.8英寸大TFT彩色LCD顯示，所以很容易進行數據比

較和模式分析。內置的BASIC控制器功能、并行I/O功能和條碼輸入功能，使它很容易完成測量、分析和

評估以及建立一個高速ATE(自動測試裝置)系統。因此，R3767系列在使用標準FDD格式(720K，1.2M和

1.44M字節)和內部標準SCPI指令的情況下，非常適合作為系統組成部分。

R3767CG/R3765CG網絡分析儀技術指標

測量性能

掃描通道 2通道 (CH1，CH2)

顯示通道 4通道 (CH1，CH2，CH3，CH4)

軌跡 2軌/通道 (8蹤顯示)

測量參數 S11，S21，S12，S22

OPT.11/13:S11，S22，S33，S21，S12，S31，S13，S23，S32

OPT.14:S11，S22，S33，S44，S21，S31，S41，S12，S32，

S42，S13，S23，S43，S14，S24，S34

根據參數算出阻抗(Z)，導納(Y)計算

測量格式 直角坐標表示:振幅 (線性/對數)，相位，群 ，VSER，

復數 (實部/虛部)

 圖:光標值，線性/對數，相位，復數 (實部/虛部)，R+jX，

G+jB

Polar極坐標表示:光標值，線性/對數，相位，復數 (實部/虛部)

技術指標

測量功能

 顯示通道:2通道(4跡線):A型和B型

 4通道(8跡線):C型

格式

 直角坐標:對數/線性幅度，相位，群延遲或復雜參數的實部和虛部

 [Z]，R，X:(在阻抗轉換測量中)

 [Y]，G，B:(在導納轉換測量中)

 相位顯示擴展功能

 表:對數/線性幅度，相位，實部和虛部，R+jX，G+jB

 極性坐標: 對數/線性幅度，相位，實部和虛部

信號源特性

 測量頻率:

 范圍:40M(300K)Hz~8GHz

 分辨率:1Hz

 度:&plu  n;20ppm(25℃&plu***n;5℃)

 輸出電平:

 范圍:+17dBm~-8 dBm(A型)

 +7 dBm ~-18 dBm(B型)

 +10 dBm ~-15 dBm(C型)

 分辨率:0.01dB

 度:&plu n;0.5dB(50MHz，0dBm，25℃&plu***n;5℃)

 線性度:25℃&plu***n;5℃

A型 B型 C型

&plu n;0.4dB +12 dBm ~-3 dBm +2 dBm ~-13 dBm +5 dBm ~-10 dBm

&plu n;0.7dB +17 dBm ~-8 dBm +7 dBm ~-18 dBm +10 dBm ~-15 dBm

平坦度: 2.0dBp-p(25℃&plu***n;5℃)

輸出阻抗:50歐姆

信號純度:

諧波失真:≥-20dBc(在 大輸出時)

非諧波失真:≥25dBc(在 大輸出時)

相位噪聲:在10kHz偏差和1Hz帶寬處，-85dBc+20log(f/40MHz)

掃描功能

掃描參數:頻率和信號電平

 大掃描范圍:

頻率范圍:40MHz~3.8GHz

信號電平:+17dBm~-8 dBm(A型)

+7 dBm ~-18 dBm(B型)

+10 dBm ~-15 dBm(C型)

范圍設置:STAR/STOP或CENTER/SPAN

掃描類型:線性/對數頻率掃描，部分和目標值頻率掃描，電平掃描，CW(信號頻率)掃描

掃描時間:0.15ms/點( 化)

0.25ms/點(2端口同時校準)

 小的掃描時間取決于測量格式，誤差修正模式，每點的掃描寬度，測量點的數量和IF帶寬。

測量點:3，6，11，21，51，101，201，301，401，601，801，1201

掃描觸發:可由'連續，保持，單一掃描'或'外部觸發'中設置

掃描模式:

雙通道掃描:兩個通道以同樣的頻率范圍進行掃描

不同掃描:兩個通道以不同的掃描類型和不同的頻率范圍進行掃描

接收機特性

分辨率帶寬:10kHz~10Hz

幅度特性

幅度分辨率:0.001dB

動態分辨率:參考低于測試口 大輸入電平20dB處

0~-10dB &plu    n;0.3dB

-10~-20dB &plu  n;0.05dB

-20~-50dB &plu  n;0.05dB

-50~-60dB &plu  n;0.1dB

-60~-70dB &plu  n;0.15dB

-70~-80dB &plu  n;0.40dB

-80~-90dB &plu  n;1.00dB

測量度:&plu   n;0.5dB(-10dBm，25℃&plu n;5℃)

相位特性

測量范圍:&plu  n;180°(相位超過&plu n; 180°時可以助于相位顯示擴展功能進行顯示)

相位分辨率:0.01

頻率特性:&plu  n;5°(25℃&plu n;5℃)

動態精度:參考低于測試口 大輸入電平20dB處

0~-10dB &plu    n;5.0°

-10~-20dB &plu  n;0.3°

-20~-50dB &plu  n;0.3°

-50~-60dB &plu  n;0.4°

-60~-70dB &plu  n;1.5°

-70~-80dB &plu  n;4.0°

-80~-90dB &plu  n;8.0°

群延遲時間特性

范圍:按下列公式計算:

γ=ΔΦ/(360×Δf)

ΔΦ:相位

Δf:孔徑頻率

測量范圍:1ps~250s

群延遲時間分辨率:1ps

孔徑頻率:等于^f。可以A%的分辨率在頻率帶寬的A%~ 范圍內設置。

A=100/(測量點-1)

精度:相位精度/[360×孔徑頻率(Hz)]

測試端口特性

測試端口回波損耗:25℃&plu n;5℃

18dB(40MHz~2.6GHz)

16dB(2.6GHz~3.8GHz)

方向性:25℃&plu n;5℃

30dB(40MHz~2.6GHz)

26dB(2.6GHz~3.8GHz)

串音

A/B型 C型

90dB 90dB(40MHz~2.6GHz)

85dB(2.6GHz~3.8GHz)

連接器:N型，50歐姆

噪聲電平:測試端口的 大輸入電平

-90dBc(3kHz BW)

-100dBc(10kHz BW)

 大輸入電平:0dBm(A/B型)

+15dBm(C型)

輸入 壞電平:+20dBm

誤差修正功能

 化:在傳輸和反射測量中，頻率響應(包括幅度和相位)被修正。

1端口校準:在反射測量中，電橋方向性、頻率響應和源匹配引起的誤差被修正。(在誤差修正中需

要短路器、開路器和負載)

2端口校準:在傳輸和反射測量中，方向性、頻率響應和源匹配引起的誤差、負載匹配、和隔離度被

修正。

數據平均:對每次掃描的數據(矢量)進行平均。平均次數可在2~999范圍內選擇。

數據平滑功能:在鄰近的測量點間取平均。

電子長度修正:測量相位和群延遲時間加上相同電子長度或延遲時間。

相位偏差修正:連續見相位偏差加到測量的相位上

顯示單元:7.8英寸TFT彩色LCD

分辨率:640×480

顯示模式:直角LOG/線性坐標，極性坐標， 圖表(阻抗/導納顯示)

測量條件顯示:起始/終止頻率，中心頻率/帶寬，標尺/格，參考電平，光標值，軟按件功能
