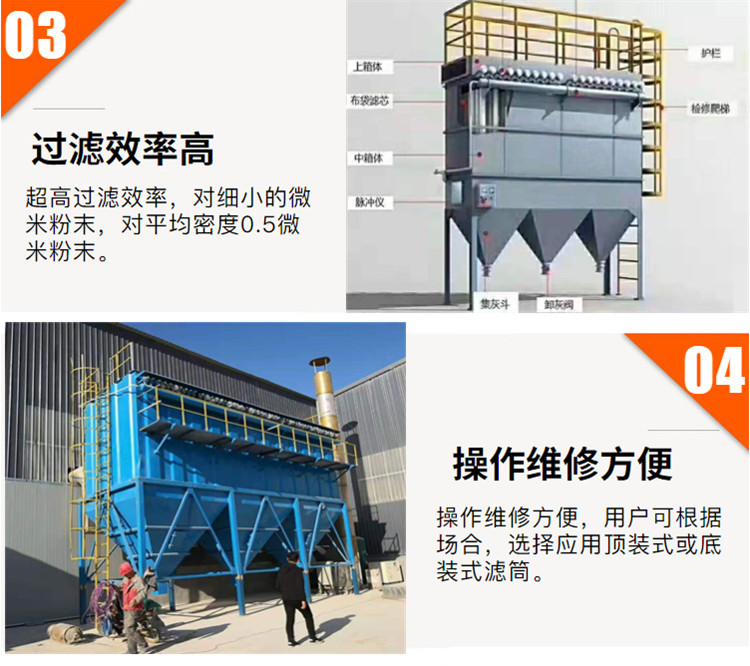

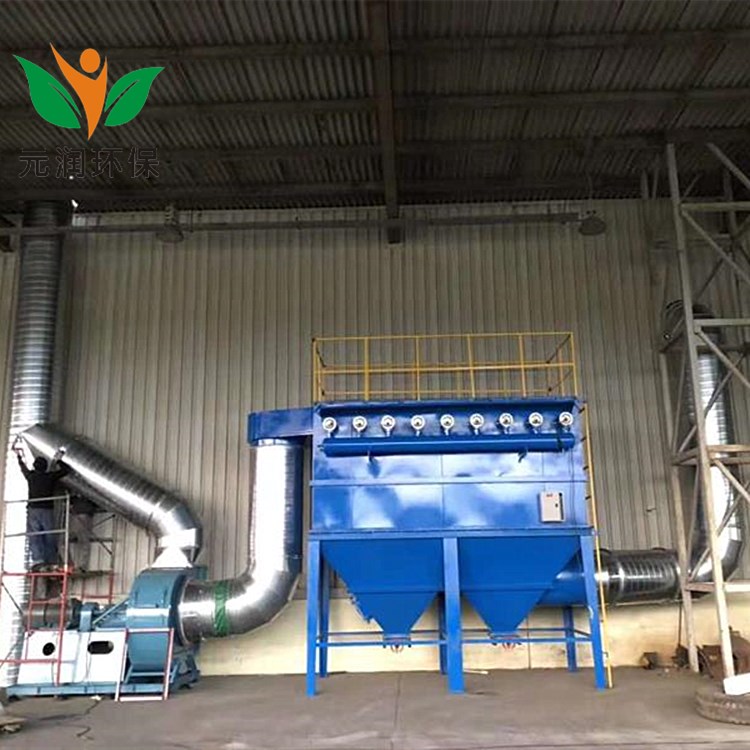

濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。
濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置?在花板上，從清灰效果看，垂直布
置較為合理。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板
濾筒除塵器的工作原理和脈沖布袋除塵器的工作原理是一樣的，它們不同之處是清灰的元件的不一樣。濾筒除塵器的清灰元件是濾芯。濾芯的過濾面積大，占地面積比較小，但因為濾芯內部設計都是代褶的，因此濾筒除塵器的內過濾風速都比較低。布袋除塵喊叫的清灰元件是除塵器濾袋，濾袋的表面光滑平整，所以布袋除塵器的內過濾風速可以適當的加大，常溫工況下過濾風速為1.0-1.5m/min.。

脈沖濾筒除塵器的結構組成

此除塵設備設有進風口、濾筒、出風口、氣包、脈沖控制儀、噴吹閥、噴吹管等，濾筒是由聚脂纖維折疊、卷制而成，其下端封閉，上端中心正對噴吹管下口.含塵氣體由進風口進入除塵器后，氣流速度減慢，粗顆粒脫離氣流沉降到集塵室內，細微粉塵隨氣流穿過濾筒時被阻于濾筒外表面，潔凈氣體由出風口排出;當濾筒表面灰層較厚時，脈沖控制儀發出指令開啟噴吹閥，氣包內的壓縮空氣經噴吹管高速噴出，同時誘導數倍于噴射氣量的周圍空氣進入濾筒，并由內向外快速射出，將濾筒外表面的粉塵吹下落入集塵室內，由放灰斗排出。除塵器清灰采用脈沖噴吹方式，既做到了 清灰，又不傷害濾筒，使濾筒使用壽命得以保障。清灰過程由脈沖控制儀自動控制，可采用壓力差控制或時間控制。

工作原理：

含有木屑顆粒的氣流經過風機輸送至布袋過濾器的導流倉中，氣流在導流板的作用下流速降低，較重的木屑顆粒在重力的作用下落入灰倉里，其它較輕細的粉塵隨氣流向上吸附在濾袋的外表面上，經過布袋的過濾后，干凈的氣體進入排風室中并排到外面。隨著過濾工況的持續，積聚在濾袋外表面上的粉塵會越來越多，相應的就會增加系統的運行阻力，降低系統的除塵效率。脈沖幅度和頻率設定完成后，在工作過程中，系統會自動完成過濾布袋的清灰，從而大大增加形同的過濾效率并延長過濾布袋的使用壽命。

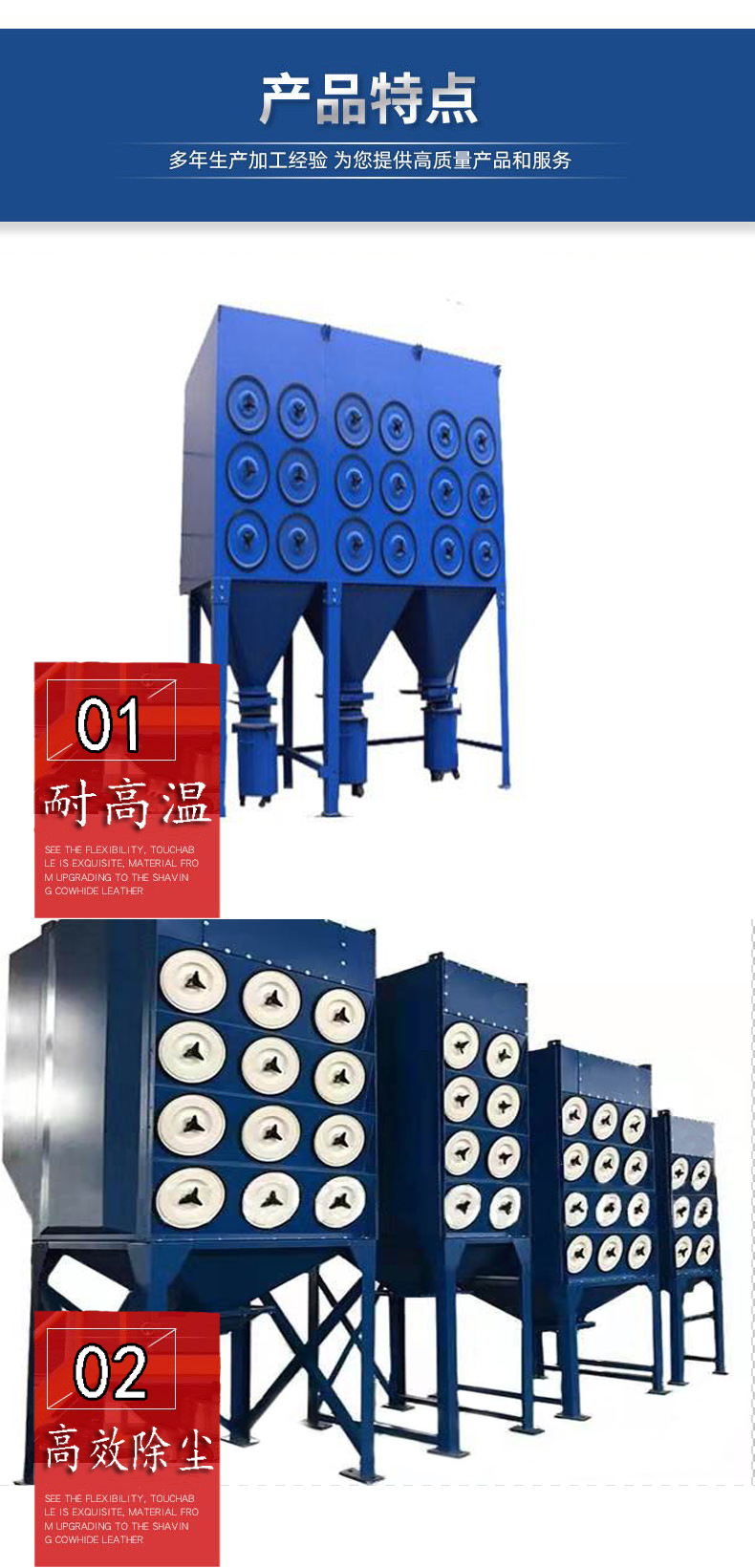

脈沖濾筒除塵器的特點：

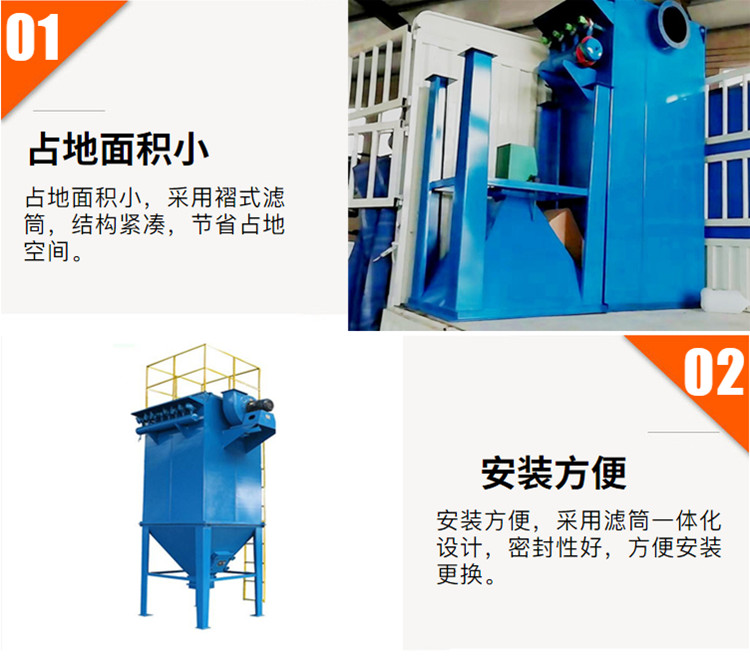

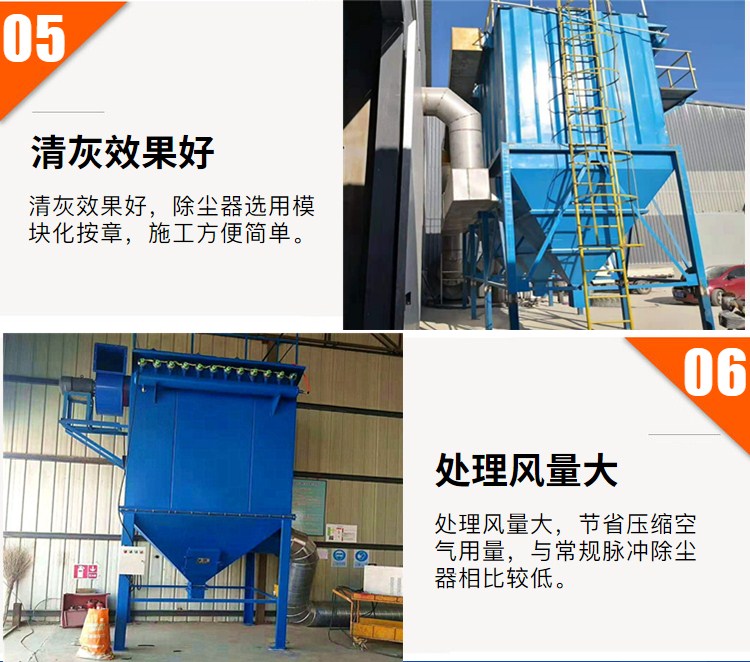

1、除塵器除塵效率高，過濾效果好，外形尺寸小，運行穩定。

2、濾筒采用骨架安裝，密封性能好，牢固可靠。

3、濾筒使用壽命長，安裝、維修方便。

4、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，漏風率很低。

5、進、出口風道布置緊湊，氣流阻力小。
