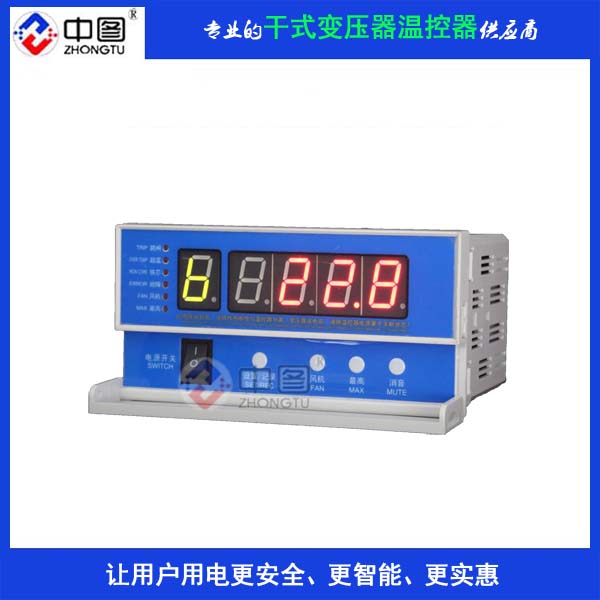

新bwd3k320d干式變壓器溫控儀

中匯電氣bwd3k320d干式變壓器溫控儀是新一代溫控儀。由溫度監測、信號、輸出控制三部分組成。它通過預埋在變壓器三相繞組中的三只鉑電阻傳感器獲取繞組溫度值，經信號調理電路后直接送入控制器的A/D轉換輸入端。

bwd3k320d干式變壓器溫控儀技術指標

1．測量范圍：0～200℃

2．使用條件： 工作溫度：－10℃～＋55℃

3．分 辨 率：0.1℃

4．測溫精度：0.5級，控制誤差：≤±1℃

5．顯示方式：1位相位顯示，3位半溫度值顯示

6．繼電器觸點輸出：單相風機10A＊250V．三相風機10A＊380V．其他信號3 A＊220V

7．傳感器：Pt100鉑電阻  （Φ3×25mm）

8、大功耗：塑殼≤5W

9．產品重量：塑殼≤1kg

10．外形尺寸：塑殼為：寬×高×長=160mm×80mm×145mm

11．塑殼開孔尺寸：寬×高=154mm×77mm

12．模擬電流輸出：4~20Ma（線性對應0~200.0℃）

bwd3k320d干式變壓器溫控儀注意事項:

    1．使用前請仔細閱讀說明書。

    2．整機在固定板上安裝好后，連接好有關引線，在確定無誤的情況下及變壓器可靠運行后方可送電運行。

    3．傳感器控頭請勿用打火機燒烤（火焰溫度在800℃左右）。

    4．本溫控器系更新設計，可長期可靠運行而不需任何特別維護。但請避免長期接觸強腐蝕性氣體引起器件腐蝕而影響溫控器性能。

5．溫控器屬精密儀表，請用戶妥善保管和放置，如確有問題，請用戶保修卡寄回本公司，公司將有專人負責，謝謝合作。同時感謝您使用本公司產品，不足之處敬請您提出富貴意見，以便我們以后的工作做得更好。
