為了合理地選擇防沙型潛油離心泵, 使其運行可靠及經濟, 一般應遵循下列原則:

(1 ) 泵的額定排量與油井產能相匹配, 額定揚程必須等于油井的總動壓頭;

(2 ) 保證潛油電泵在排量范圍內工作, 使泵效盡可能達到;

(3 ) 潛油電機的輸出功率必須滿足泵舉升液體所需要的功率;

(4 ) 在保證套管尺寸要求的情況下, 電纜、控制屏和變壓器容量選擇要稍大一些。

    防沙型潛油離心泵由三部分組成: 井下部分, 地面部分和聯系井下、地面的中間部分。井下部分是防沙型潛油離心泵的主要機組, 它由多級離心泵、保護器和潛油電動機三個部分組成, 起著抽油的主要作用。其布置方法一般是多級離心泵在上面, 保護器在中間, 潛油電動機在下面, 三者的軸用花鍵聯結, 三者的外殼用法蘭聯結。

    有些潛油電動機下部還裝有井底壓力探測器, 測定井底壓力和液面升降情況, 將信號傳送給地面控制儀表。地面部分是由控制屏、變壓器及輔助設備( 電纜滾筒、導向輪、井口支座和掛墊等) 組成。控制屏可用手動或自動開關來控制潛油電泵工作, 同時保護潛油電機, 防止電機—電纜系統短路和電機過載。

   變壓器用以將電網電壓( 380 V) 提高到保證電機工作所需要的計算電壓( 考慮到電纜中的電壓降)。輔助設備包括潛油電泵運輸、安裝及操作用的輔助工具和設備。

1）這種防沙型潛油離心泵采油量非常大

2）這種泵能夠把油井中位于上部水層的水轉注到下部的注水層中。

3）操作簡單，管理方便，在市區應用有得于美化環境、減少噪音。

4）能夠較好地運用于斜井、水平井以及海上采油。

5）容易腐蝕和結蠟。

6）容易安裝井下壓力及溫度等測試裝置，并通過電纜將測試信號傳遞到地面，進行測量讀數。

7）為適應油井產量遞減或發生變化，可采用變頻裝置調節電源頻率來實現，但投入費用較高。

8）免修期較長，油井生產時效相對比較高

   防沙型潛油離心泵中間部分由特殊結構的電纜和油管組成。將電流從地面部分傳送給井下部分, 采用特殊結構的電纜。電纜具有圓電纜和扁電纜兩種形式。在油井中, 圓電纜和油管外表面固定在一起, 而扁電纜則和泵、保護器外殼固定在一起。采用扁電纜可使機組外部尺寸減小。將油流從井下提升到地面, 采用普通油管。利用鋼帶將電纜固定在油管、泵和保護器上。

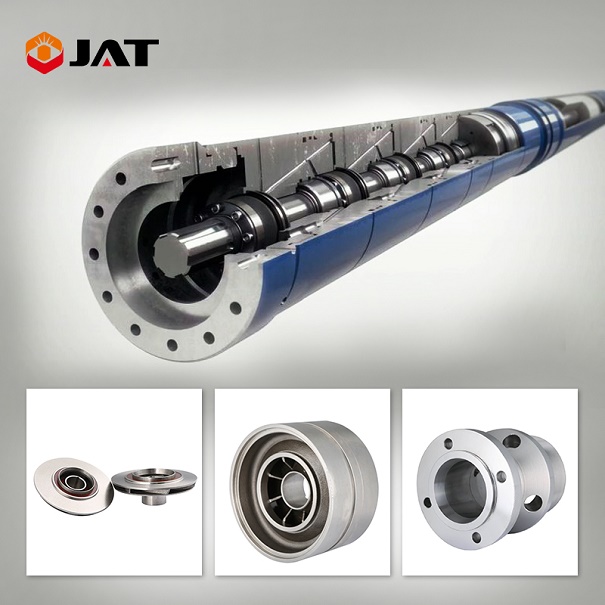

防沙型潛油離心泵產品圖
