適用范圍
1區、2區危險場所，IIA、IIB、IIC類性環境，或20區、21區、22區可燃性粉塵場所；
強腐蝕性氣體環境；
溫度組別：T1-T6；
戶內，戶外：IP54、IP55、IP65，訂購時請提出；
用于化工、煉油、倉庫、石油開采、海洋石油平臺、郵輪、1工等危險場所照明、電力及控制線路的接線；
產品特點
外殼采用不銹鋼板焊接加工而成，具有耐腐蝕、抗沖擊、外形美觀舒適等優點，不銹鋼緊固件；
端子數、出線口方向、數量及螺紋規格根據用戶要求特制；
II C殼體、殼蓋接合處密封條采用耐高溫、抗老化硅橡膠，具有良好的防水、防塵性能；
鋼管或電纜布線；
執行標準：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079-0、IEC60079-7、IEC61241-1、EN60079-0、EN60079-1、EN60079-7、EN61241-1。
1、  用途和工作條件
1．1用途

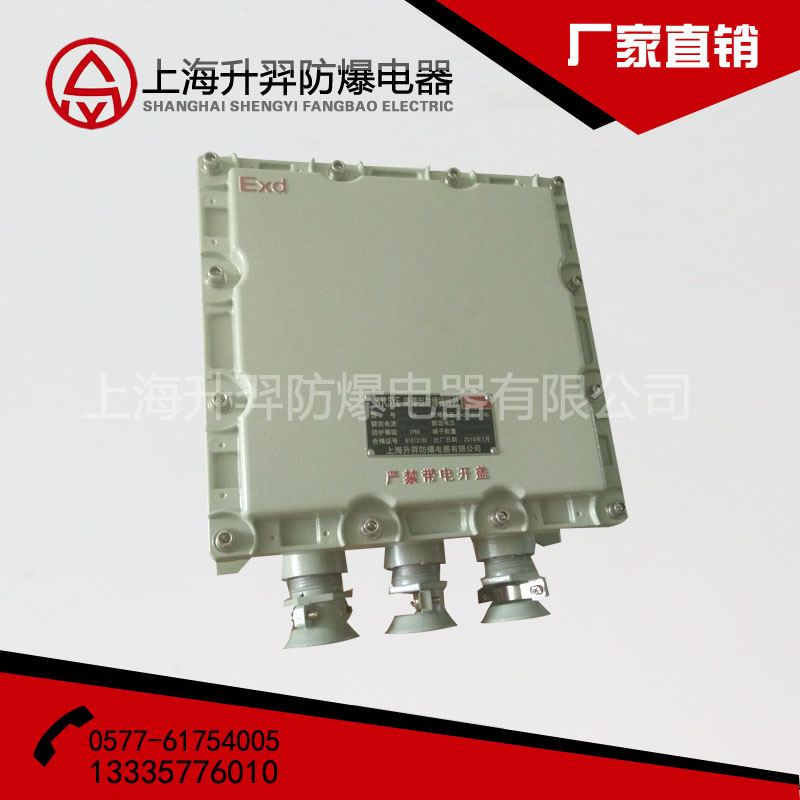

BJX系列防爆接線箱（以下簡稱接線箱），適用于II類、B級、C級T6組以下級別組別的含有性氣體混合物的場所中，在交流50Hz、額定電壓380V、額定電流至200A以下電路，作為連接各種電氣設備接線、分線使用。
1．2工作條件
a．   海拔不超過2000m；
b．  周圍空氣溫度不高于+60℃，不低于-40℃；
c．   空氣相對濕度不大于90%（+20℃時）；
d．  垂直安裝傾斜度不大于5°；
e．   無明顯搖動和強烈沖擊振動的地方；
f．   無明顯破壞金屬和絕緣腐蝕性氣體和蒸氣的環境中；
g．  無滴水和其它液體侵入的地方；
2、  結構與特點
2．1型號含義
BJX -□/□D□/□L□/□X□/□R□/□
進線口數/螺紋
右進線
進線口數/螺紋
下方進線
進線口數/螺紋
左方進線
進線口數/螺紋
上方進線
額定電流
端子數量
接線箱
2．2主要技術參數見表：
額定電壓（V）
額定電流（A）
防爆標志
進出線口螺紋
380
220
10、20、30、40、50、60、80、100、120、150、200
ExeIIT6
ExedIICT6
ExdIIBT6
ExdIICT6
G15
G20
G25
G32
G40
G50
G70
G80

2．2結構概述
a．   接線箱按照GB3836.1~3-2000標準要求設計制造，并經大家指定檢驗機關檢驗合格，頒發合格證；
b．  接線箱可采用ZL102鑄鋁合金鑄造成型，或采用高強腐不銹鋼板焊接而成，或經濟型的鋼板焊接而成，進出線口方向、數量、端子數及公稱直徑可根據用戶要求任意變化，鋼管布線和電纜布線均可，電纜布線須配備電纜夾緊密封接頭。
3、安裝與
3．1安裝前應檢查銘牌上的技術數據是否與實際使用情況相符；
3．2檢查所有緊固件是否有松動現象，如有松動應加以緊固；
3．3接線箱第外接地必須良好可靠；
3．4安裝時需將電纜穿過密封圈、金屬墊圈、用壓緊螺母壓緊，保證密封及電纜不得松動，不使用的接線口應用密封圈和金屬墊片加以封堵；
3．5檢查時必須先斷開電源后方可開蓋；
訂貨須知
訂貨時應寫清接線箱的完整型號、名稱、規格及訂貨數量。
例：BJX-16/30防爆接線箱，端子數為16個、額定電流為30A、上方進線、進線口螺紋G25，1個，下方出線，出線口螺紋G15，4個。



按照產品型號規格說明逐條選擇并注明額定電流、防爆標志、 防護等級、螺紋規格及數量等；
有其他特殊要求，請注明。
