一、概述:

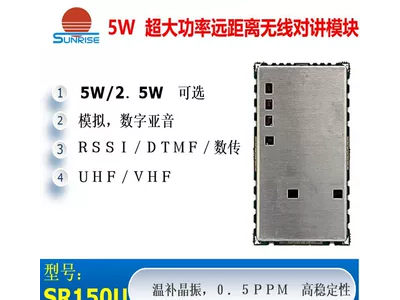

SR-U是行業內首緊湊型，超大功率的無線語音對講及遠距離數據傳輸模塊，基于自動功率跟蹤技術，使得整個頻段內的發射功率一致性良好。

內置高性能射頻收發芯片、微控制器以及射頻功放。外控制器可通過標準的UART(TTL電平)通訊來設置模塊工作參數并控制整個模塊的收發。該模塊只需外接天線、MIC和語音功放即可組成一臺完整的對講機或數傳電臺。模塊參數設置后可以掉電保存，簡單應用時，可以無需使用外掛單片機。

二、特點:

基于數字信號技術的調頻解調技術;

自動功率調整技術，使得整個頻段的發射功率一致性良好。

頻率范圍:400MHZ~480MHZ:

頻率步進可選擇:5K/6.25K/12.5K/25K;RF 輸出功率:5W/2.5W 可選。

語音加密(擾頻)功能:(7 種選擇)

郵件息 xsS 收發(遙控，數傳)功能:接收信號強度 RSSI查詢

DTMF 發射，解調功能(如有需要，請聯系定制)內置 CTCSS(38 組)、CDCSS(83 組)編解碼，支持正反相:自動消尾音功能:

數字音量調節:(1-9 級)可調:

聲控免提通話觸發靈敏度:(0-8級)可調:

靜噪級別:(0-8 級)可調:

MIC 靈敏度調節:(1-8級)

發射定時 TOT 1-9 分鐘可設置

高接收靈敏度:-12ldBm;

超低功耗(睡眠模式):(0.1uA):

電壓工作范圍:5V~8.4V,建議工作電壓 7.4V8.4V,電源必須能提供 2.5A 以上的電流尺寸:32.5*52*3.5mm;

參考通訊距離:開闊地 5-8 公里: 實際通信距離受(發射功率,接收靈敏度，天線長短/擺放位置/匹配程度，使用環境等多種因素影響)

應用領域:1、便攜式，車載，對講及傳呼系統:

2、遠距離無線遙控，數據數傳系統:

3、電梯對講，野外通信，無人機及其他需要超遠距離應用的場合。

 遠距離無線對講數傳收發模塊產品系列

1. 遠距離無線對講機,無線數傳模塊 (模擬)

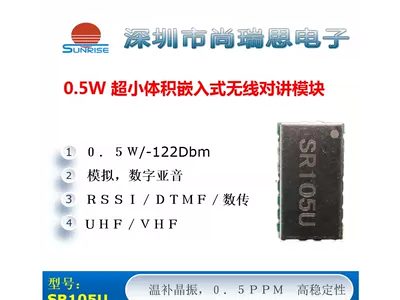

SR_FRS_0W5U  : 400M-480M,  0.5W,  1-3KM (開闊地)

SR_FRS_1WU  : 400M-480M,  1W,  3-5KM (開闊地)

SR_FRS_1WV  : 136M-174M,  1W,  2-4KM (開闊地)

SR_FRS_1W_350  : 350M-390M,  1W,  3-5KM (開闊地)

SR_FRS_2WU  : 400M-480M,  2W,  5-7KM (開闊地)

SR_FRS_4WU  : 400M-480M,  4W,  7-9KM (開闊地)

SR_FRS_4WV  : 136M-174M,  4W,  5-7KM (開闊地)

1. 數字DMR 無線對講數傳模塊

DMR_2WU:  半雙工, DMR數字對講模塊,  2W,  3-5KM (開闊地)

DMR_4WU:  半雙工, DMR數字對講模塊,  4W,  4-7KM (開闊地)

DMR_2WF:  全雙工, DMR數字對講模塊   2W,  3-5KM (開闊地)

DMR_5WF:  全雙工, DMR數字對講模塊    5W,  5-8KM (開闊地)

DMR_8WF:  全雙工, DMR數字對講模塊    8W,  5-8KM (開闊地)

3) 無線對講機方案設計

0.5W 民用對講機方案

1W 民用對講機方案

2W  專業機方案

無線對講模塊;
