TST5961動態應變儀是以計算機為基礎、智能化的動態應變測試分析系統。每個機箱xunshou多可內置32或64通道，適用于測量結構應力及其形成的各種物理量，如力、壓力和扭矩等， 并能支持MOOG加載試驗機實現同步加載。

1、應用范圍

1.1 根據測量方案，可完成全橋、半橋、1/4橋（120Ω、350Ω三線制自補償）的應變應力多點高速并行采樣；

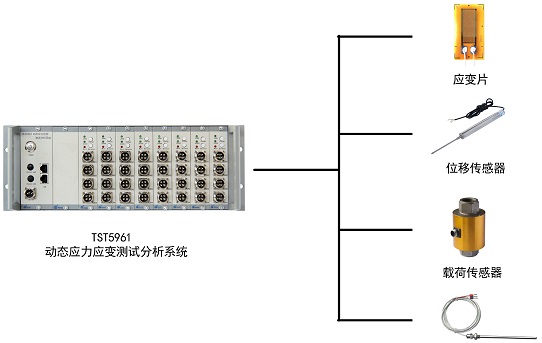

1.2 配接各種橋式傳感器，實現各種物理量的測試和分析；

1.3 測點集中，每臺xunshou多64通道，可用于大型結構的動態應變應力等測量；

1.4 可直接對輸入的電壓信號進行多點高速并行采集；

1.5 配接各種熱電偶溫度傳感器，對溫度進行測試和分析；

1.6 四芯航空接插件，可定制進口ODU接插件；

1.7 支持與MOOG各型號的加載試驗機聯機實現同步加載。

2、特點

2.1 外觀設計為3U標準機箱，每臺xunshou多32或64測點，可直接安裝于標準機柜內組成無限測點的動態應變測試系統；

2.2 支持智能導線識別功能，根據預定義模版自動設置測點參數；

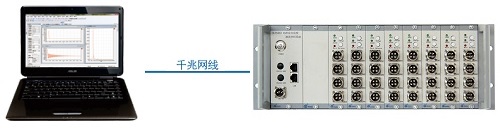

2.3 千兆以太網通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作，每通道采樣速率可達20KHz；

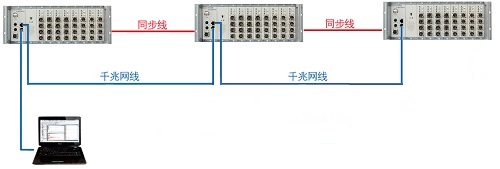

2.4 支持多臺采集儀級聯進行同步測試，采集過程中圖形實時顯示被測物理量變化；

2.5 內置標準電阻，由軟件程控設置全橋、半橋、1/4橋（120Ω、350Ω三線制）的橋路工作狀態；

2.6 半橋、全橋方式采用四線制供橋，具備橋壓自動校準功能，保證遠端橋壓精度，無需測量導線電阻及修正；

2.7 1/4橋方式下所有通道同步自動測量導線電阻并修正；

2.8 支持應變應力現場通道標定，可快速獲知通道當前狀態；

2.9 配合程控自動校準設備可實現電壓、應變自動校準，并可根據用戶自定義模版自動生成標定報告。

1、技術指標

1.1 通道數：4ch/張；

1.2 輸入阻抗：10MΩ+10MΩ；

1.3 輸入保護：當輸入信號大于 ±15V（直流或交流峰值）時，輸入全保護；

1.4 輸入方式： DIF-DC、GND；

1.5 電壓滿度值：±100mV、±1000mV、±10000mV；

1.6 應變滿度值：±3000με、±30000με、±100000με；

1.7 系統示值誤差：不大于0.5％（F.S）（預熱半小時后測量）；

1.8 系統穩定度：0.05％/h（同上）；

1.9 噪聲：不大于 1μVRMS（輸入短路，在xunshou大增益和xunshou大帶寬時折算至輸入端）；

1.10 共模抑制 （CMR）：不小于 100dB；

1.11 共模電壓 （DC或AC峰值 ）：小于 ±10V、DC～60Hz；

1.12 時間漂移：小于3μV/2小時（輸入短路， 預熱1小時后， 恒溫，在xunshou大增益時折算至輸入端）；

1.13 溫度漂移：小于 1μV/℃（在允許的工作溫度范圍內，輸入短路，在xunshou大增益時折算至輸入端）；

1.14 具備導線電阻自動測量功能；

1.15 具備橋路自檢功能；

1.16 輸入過載指示：當輸入信號大于滿度值的95%時，指示燈為紅色，表示過載；

1.17 輸入欠載指示：當輸入信號小于滿度值的 5%時，指示燈為綠色；

1.18 適用電阻應變片阻值：

1.18.1 三線制1/4橋時120Ω、350Ω程控切換；

1.18.2 全橋、半橋：50Ω～ 10000Ω。

1.19 橋路方式： 1/4橋（120Ω、350Ω三線制）、半橋和全橋（4線制供橋）：

1.19.1 供橋電壓：2V、5V、10V、24V分檔切換；

1.19.2 供橋電壓穩定度：小于 0.05％/小時；

1.19.3 xunshou大輸出電流：50mA；

1.19.4 具有橋壓輸出電路保護功能，且橋壓輸出短路不會影響其他通道的正常工作。

1.20 導線電阻范圍：0Ω~100Ω；

1.21 自動平衡范圍：±20000με（應變計阻值的 ±2%）；

1.22 低通濾波器：

1.22.1 截止頻率：10、30、100、300、1k、3k、PASS程控切換；

1.22.2 低通濾波器階：6階；

1.22.3 濾波器類型：巴特沃斯、切比雪夫程控切換。

1.23 抗混濾波器：

1.23.1 濾波方式：每通道獨立的模擬濾波+實時數字濾波組合抗混濾波器；

1.23.2 截止頻率：采樣速率的1/2.56倍，設置采樣速率時同時同步設定；

1.23.3 阻帶衰減：約120dB/Oct；

1.23.4 平坦度（分析頻率范圍內）：小于0.1dB。

1.24 模數轉換器：24位；

1.25 連續采樣速率：所有通道同時工作，每通道20kHz；

1.26 通訊方式：千兆以太網（訂貨時確定一種）；

1.27 支持智能導線識別；

1.28 功率：32通道功率160W；

1.29 使用環境：適用于GB/T6587-2012-Ⅱ組條件；

1.30 外形尺寸：236mm（寬）×132mm（高）×338mm（深）（半19英寸3U機箱）；

482mm（寬）×132mm（高）×338mm（深）（19英寸3U機箱）；
2、使用環境

6.1 溫度：

（1）貯存條件：-40℃～60℃；

（2）極限條件：-10～50℃；

（3）工作范圍：0～40℃。

2.2 濕度：

（1）工作范圍：40℃（20～90）%RH；

（2）貯存條件：50℃ 90%RH24h。

2.3 振動（非工作狀態）：

（1）頻率循環范圍： 5～55～5Hz；

（2）驅動振幅（峰值）： 0.19mm；

（3）掃頻速率：小于或等于1倍頻程/min；

（4）在共振點上保持時間：10min；

（5）振動方向：x、y、z。
