TST5933便攜式動態應變儀集觸摸顯示屏、多通道采集卡、嵌入式計算機、大容量電子硬盤、鋰電池組等硬件配置于一體，內置數據采集、分析與存儲功能的軟件，能獨立完成各種測試任務，非常適合各種工程現場測試的需要。
1、應用范圍

1.1 各種應變計和應變適調器配合，完成全橋、半橋、1/4橋（120Ω三線制）狀態的應力應變的測試和分析；

1.2 各種橋式傳感器和應變適調器配合，實現加速度、壓力、力、荷重、位移等物理量的測試和分析；

1.3 選擇IEPE輸入方式，配合IEPE式加速度傳感器，實現振動加速度、振動速度、振動位移(模擬二次積分可選)的測試和分析；

1.4 選擇IEPE輸入方式，配合IEPE式傳聲器，實現聲音的測試和分析；

1.5 各種壓電式傳感器和電荷適調器配合，實現振動加速度、振動速度、振動位移(模擬二次積分可選)及壓力的測試和分析；

1.6 和電渦流傳感器、磁電式速度傳感器配合，實現對速度、位移的測試和分析；

1.7 選擇電壓輸入，與熱電偶配合，通過對比熱電偶分度表，對溫度進行測量；

1.8 還可對輸出電壓小于20mV的電壓信號進行測試和分析；
2、功能特點

2.1 集便攜性、靈活性及試驗穩定性于一體，采樣速率可達128kHz；

2.2 完整的硬件和軟件環境，一體式機箱，2～16通道可選；

2.3 具有極強的抗干擾能力；

2.4 無需外接計算機，可獨立運行；

2.5 靈活可靠的數據存儲方式，內置嵌入式器、大容量電子硬盤，實時保存采集的數據；

2.6 配置10.4寸觸摸液晶顯示屏，觸摸屏操作，使用方便；

2.7 內置大容量鋰電池組，長時間不間斷工作可達4小時；

2.8 通道通用性強，可用于測量各種不同類型物理量；

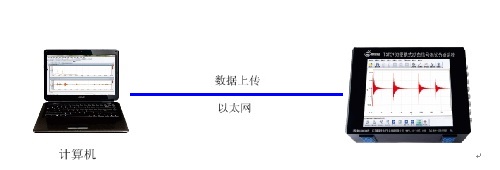

2.9 以太網接口（100Mbps），滿足數據的高速上傳數據；

2.10 操作菜單以對話框形式，簡單便捷；

2.11 每通道獨立的16bit A／D轉換器：實現了多通道并行同步采樣，通道間無串擾影響及采樣速率不受通道數的限制，并且大大提高了系統的抗干擾能力；

2.12 數字磁帶機信號記錄功能：利用嵌入式系統中的硬盤，可長時間實時、無間斷記錄多通道信號；

2.13 進口雷莫接插件：輸入接插件采用了進口高性能雷莫頭，大大提高了小信號輸入的可靠性，操作也十分方便；

1、技術指標

1.1 TST5933數據采集器技術指標：

1.1.1 輸入阻抗：10MΩ∥40PF；

1.1.2 輸入保護：當滿度值不大于10V時，輸入信號大于±15V(直流或交流峰值)時，輸入全保護；

1.1.3 輸入方式：GND、DC、AC、IEPE；

1.1.4 工作方式：

（1）數據采集器：單端輸入、差動輸入、IEPE輸入；

（2）外接適調器(選件)：IEPE適調器(帶雙積分硬件網絡)、應變適調器、電荷適調器、電荷適調器(帶雙積分硬件網絡)、4～20mA適調器；

1.1.5 滿度值：±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V

1.1.6 系統不確定度：優于0.5％(F.S)(預熱半小時后測量)；

1.1.7 系統穩定度：0.05％/h(同上)；

1.1.8 線性度：滿度值的0.05％；

1.1.9 失真度：不大于0.5％；

1.1.10 xunshou大分析頻寬：DC～50kHz；

1.1.11 低通濾波器：

(1) 截止頻率(-3dB±1dB)：10、30、100 、300、1k、3k、10k 、PASS(Hz)八檔分檔切換；

(2) 平坦度：小于0.1dB(2/3截止頻率內)；

(3) 阻帶衰減：大于－24dB/oct；

1.1.12 噪聲：不大于5μVRMS(輸入短路，在xunshou大增益和xunshou大帶寬時折算至輸入端)；

1.1.13 漂移：

(1) 時間漂移：小于3μV/小時（輸入短路，預熱1小時后，恒溫，在xunshou大增益時折算至輸入端）；

(2) 溫度漂移：小于1μV/℃（在允許的工作溫度范圍內，輸入短路，在xunshou大增益時折算至輸入端）；

1.1.14 過載指示：當輸入信號大于滿度值，則紅燈亮；

1.1.15 欠載指示：當輸入信號小于滿度值的0.5％，則綠燈亮；

1.1.16 模數轉換器分辨率：16位；

1.1.17 儀器內部存儲空間：標配16G電子盤；

1.1.18 通訊接口：100Mbps以太網接口上傳數據；

1.1.19 通道數：每臺采集儀有2～16通道可選

1.1.20 連續采樣速率(存貯深度由電子硬盤的剩余容量決定)：

（1）8通道同時工作時，每通道12.8、25.6、51.2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k 、128k (Hz)分檔切換；

（2）16通道同時工作時，每通道12.8、25.6、51.2、128、256、512、1.28k、2.56k、5.12k、、12.8k、25.6k、51.2k(Hz)分檔切換；

1.1.21 抗混濾波器：

（1）濾波方式：每通道獨立的模擬濾波 + DSP數字濾波；

（2）截止頻率：采樣速率的1/2.56倍，設置采樣速率時同時設定；

（3）阻帶衰減：約-120dB/oct；

（4）平坦度(分析頻率范圍內)：小于±0.1dB；

1.1.22 顯示器：10.4英寸真彩液晶顯示器（帶觸摸功能）；

1.1.23 電源：

（1）內部電源：智能化管理的可充電鋰電池組供電，可連續工作四小時；

（2）外部電源：插上外部充電器，可在對電池充電的同時對儀器供電，保證儀器正常工作，且不影響性能；

1.1.24 使用環境：適用于GB6587-2012-Ⅱ組條件；

1.1.25 外形尺寸：340mm（寬）×250mm（高）×116mm（深）（十六通道）。

1.1.26 重量：7kg

1.2 TST3810-1應變適調器技術指標（選件）：

1.2.1 適用電阻應變片阻值：半橋、全橋：50Ω～10000Ω任意設定；

三線制1/4橋：120Ω或350Ω（訂貨時確定一種）;

1.2.2 供橋電壓：2V、5V、10V、24V(可根據客戶要求定制)；

1.2.3 程控橋路方式：半橋、全橋、1/4橋（120Ω三線制）；

1.2.4 增益：100倍（可根據客戶定制）；

1.2.5 xunshou大帶寬：DC～100kHz(+0.5dB～-3dB)；

1.2.6 與電壓測試單元配合使用時量程為：±1000με、±10000με、±100000με；

1.2.7 尺寸：30mm（寬）×20mm（高）×80mm（長）（單通道）；

1.3 TST5855-1 電荷適調器技術指標（選件）：

1.3.1 xunshou大輸入電荷量：105pC ；

1.3.2 輸入電阻：大于1011Ω；

1.3.3 放大器輸出靈敏度：0.1、10mV/pC；

1.3.4 噪聲：小于5×10－3 pC；

1.3.5 xunshou大帶寬：0.3Hz～100kHz(+0.5dB～-3dB)；

1.3.6 失真度：小于0.5％(頻率小于30kHz)；

1.3.7 準確度：1％（額定工作條件下，由7VRMS160Hz正弦信號測量）；

1.3.8 外形尺寸：30mm（寬）×20mm（高）×80mm（長）；

1.4 TST5856-1 電荷積分適調器技術指標（選件）:

1.4.1 xunshou大輸入電荷量：105pC；

1.4.2 輸入電阻：大于1011Ω；

1.4.3 放大器輸出靈敏度：0.1、10 （mV/pC） 兩檔分檔切換；

1.4.4 準確度：小于1％（額定工作條件下，由7VRMS 160Hz正弦信號測量）；

1.4.5 噪聲：小于5×10－3 pC；

1.4.6 xunshou大帶寬：0.3Hz～100kHz （+0.5dB～-3dB）；

1.4.7 失真度：小于0.5％（頻率小于30kHz）；

1.4.8 積分頻率響應：一次積分：10Hz～10kHz（或1Hz—1kHz）；

二次積分：10Hz～1kHz （或1Hz～100Hz）；

1.4.9 不確定度：一次積分：<3％；

二次積分：<5％；

1.4.10 外形尺寸：50mm（寬）×48mm（高）×110mm（長）。

1.5 TST5857-1 IEPE積分適調器（選件）

1.5.1輸入電阻：大于1MΩ；

1.5.2 xunshou大帶寬：DC～100kHz（+0.5dB～-3dB）；

1.5.3失真度：小于0.5％（頻率小于30kHz）；

1.5.4積分電路：

（1）頻率響應：一次積分：10Hz～10kHz（或1Hz—1kHz）；

二次積分：10Hz～1kHz （或1Hz～100Hz）；

（2）不確定度：一次積分：<3％；

二次積分：<5％；

1.5.5 IEPE傳感器電流源：4mA（24V）。

1.6 TST3811 4～20mA適調器技術指標（選件）：

1.6.1 適用于兩線制或三線制4～20mA傳感器；

1.6.2 傳感器電源：24V；

1.6.3 外形尺寸：30mm（寬）×20mm（高）×80mm（長）（單通道）

1.7 轉速測量技術指標：（選件）

1.7.1 測量通道數：兩個通道；

1.7.2 測量范圍：30～300000轉/分；

1.7.3 測量精度：小于0.05%±1轉；

1.7.4 每轉脈沖數：1～4096個；

1.7.5 轉軸比：0.01～100；

1.7.6 脈沖寬度：≥10μS；

1.7.7 輸入信號范圍：TTL、COMS脈沖序列；
2、使用環境

2.1 溫度：

⑴貯存條件： -40℃～60℃

⑵極限條件： -10～50℃

⑶工作范圍： 0～40℃

2.2 濕度：

⑴工作范圍： 40℃（20～90）%RH

⑵貯存條件： 50℃ 90%RH24h

2.3 振動（非工作狀態）：

⑴頻率循環范圍：5～55～5Hz

⑵驅動振幅（峰值）：0.19mm

⑶掃頻速率：小于或等于1倍頻程/min

⑷在共振點上保持時間：10min

⑸振動方向：x、y、z

系統構成

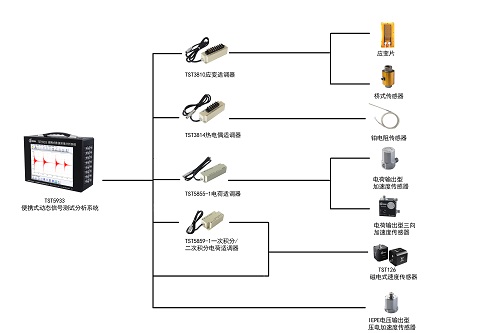

1.1 傳感器與儀器的連接：
